Anwendungsbereiche

Holzhäuser

Eingetragen von admin

Wände

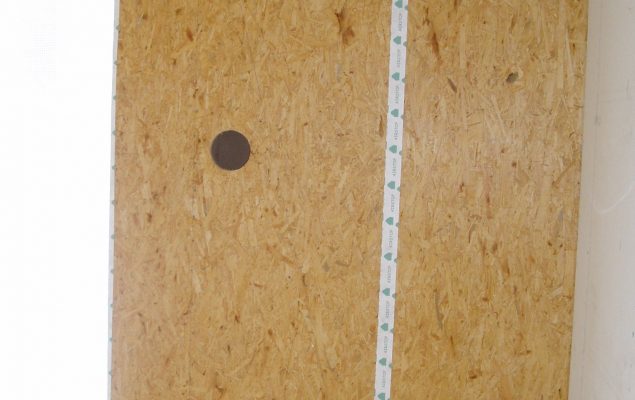

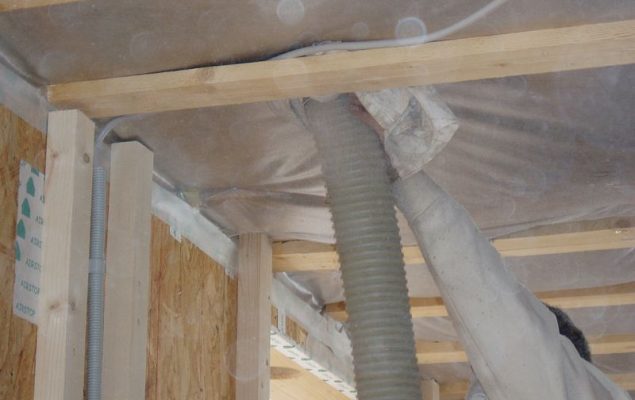

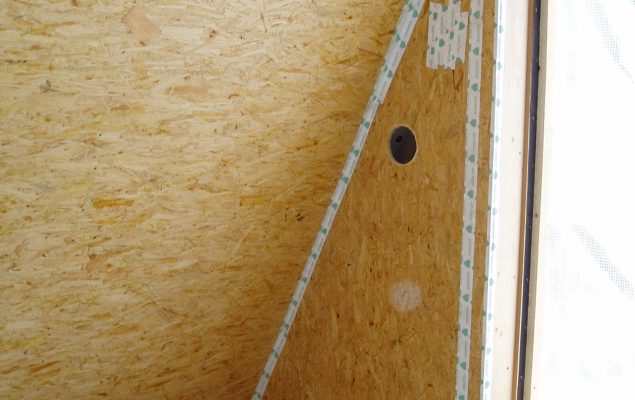

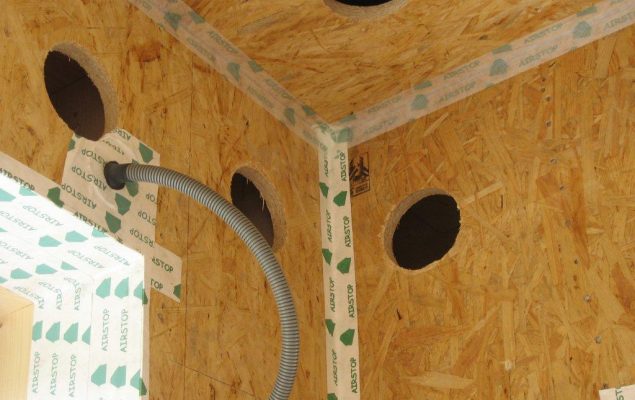

Einblasöffnungen offen und verklebt, Einblasöffnungen für Drehdüse.

Dach

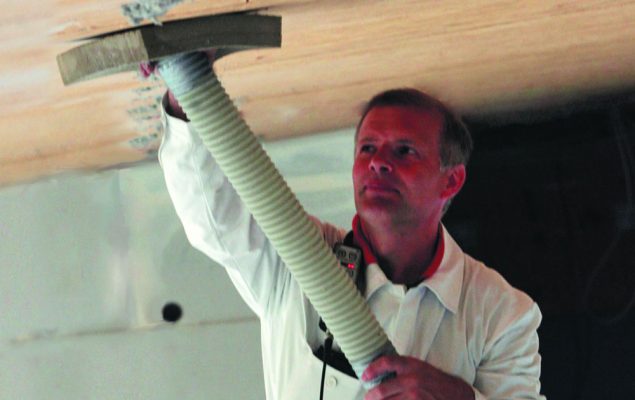

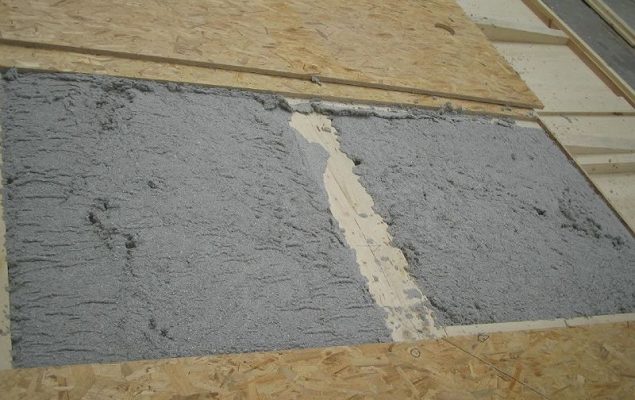

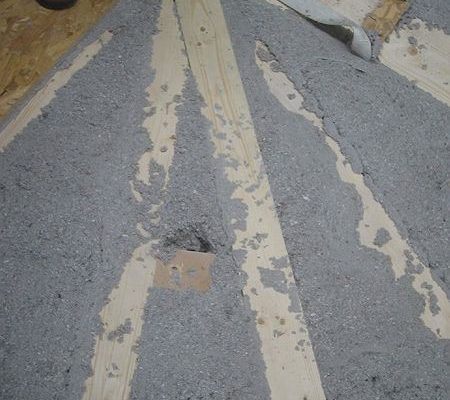

Einblasen der Dachkonstruktion

Decken

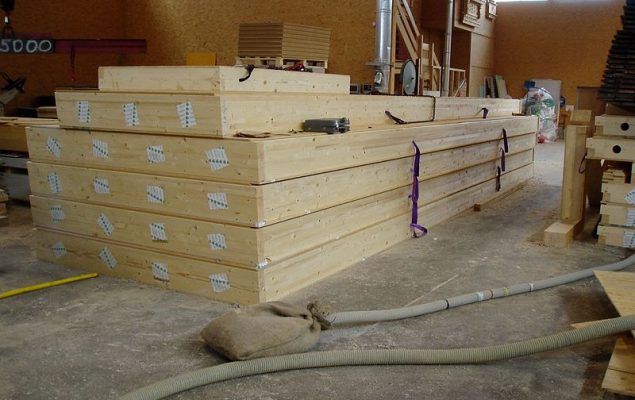

Deckenelemente

Außenwand – Holzrahmenwand, Holzriegel

Holzständerbauweise mit hinterlüfteter Fassadenverkleidung. Hier ist außen sowohl die Verwendung einer OMEGA Winddichtung, als auch einer DHF- Platte möglich.

Innen kann aus statischen Gründen statt der ÖKO NATUR Dampfbremse auch eine luftdicht verklebte OSB-Platte eingesetzt werden.

Wenn aus statischen oder aus Gründen des Brandschutzes außen und innen eine OSB-Platte verwendet werden muss, wird zusätzlich innen die

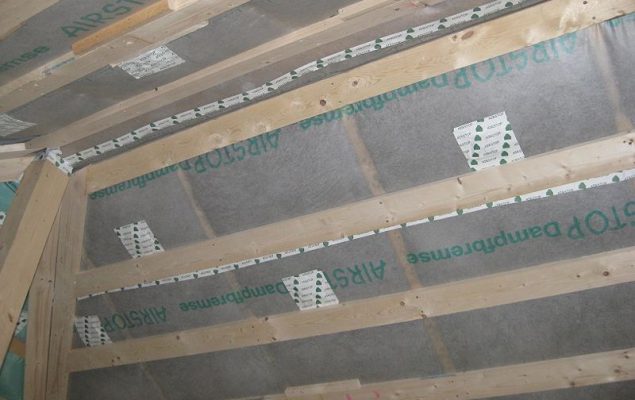

Verwendung der AIRSTOP Dampfbremse empfohlen.

(Als Berechnungsgrundlage für den angegebenen U-Wert wurde 15% Holzanteil angenommen)

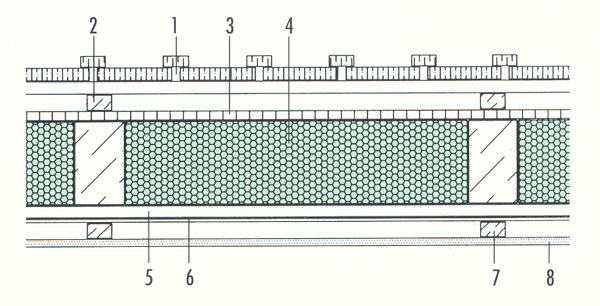

außenwand holzrahmenwand holzriegel 1aussenwand holzrahmenwand holzriegel 2

Aufbau von außen nach innen

1 Fassadenverkleidung
2 Hinterlüftung
3 OMEGA Winddichtung / DHF Platte
4 Ständer mit ISOCELL, HA 15 %
5 Öko Natur Dampfbremse / OSB Platte
6 Sparlattung / Luft (2,4 cm)
7 GKF (1,5 cm)

U-Wert – Berechnung für Gesamtkonstruktion
unter Berücksichtigung des Holzanteiles

Dämmstärke U-Wert W / m²K
Zellulose Gesamtkonstr.

12 cm 0,37
14 cm 0,32
16 cm 0,29
18 cm 0,26
21 cm 0,23
24 cm 0,20
27 cm 0,18
33 cm 0,15
38 cm 0,13

Holzblockwand – Innendämmung

Aufbau von außen nach innen

1 Holzblockwand (12 cm)
2 Ständer mit ISOCELL, HA 10 %
3 ÖKO Natur Dampfbremse
4 Sparlattung / Luft (2,4 cm)
5 GKF (1,5 cm)

U-Wert – Berechnung für Gesamtkonstruktion
unter Berücksichtigung des Holzanteiles

Dämmstärke U-Wert W / m²K
Zellulose Gesamtkonstr.

8 cm 0,33
10 cm 0,29
12 cm 0,26
14 cm 0,23
16 cm 0,21
17 cm 0,20
20 cm 0,18
26 cm 0,15
30 cm 0,13

Außenwände massiv

Eingetragen von admin

Hier stellen wir vor, wie massive Außenwände mit ISOCELL gedämmt werden können

Weitere Informationen

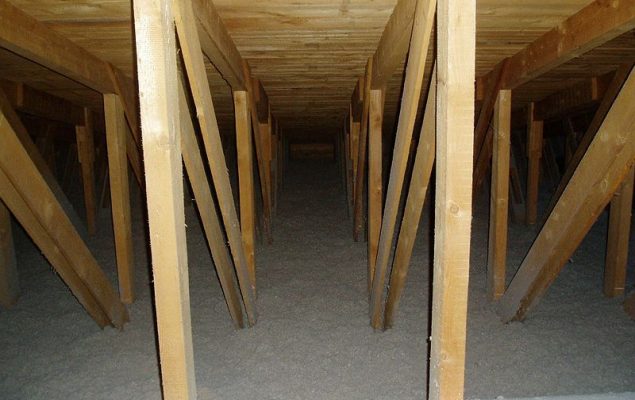

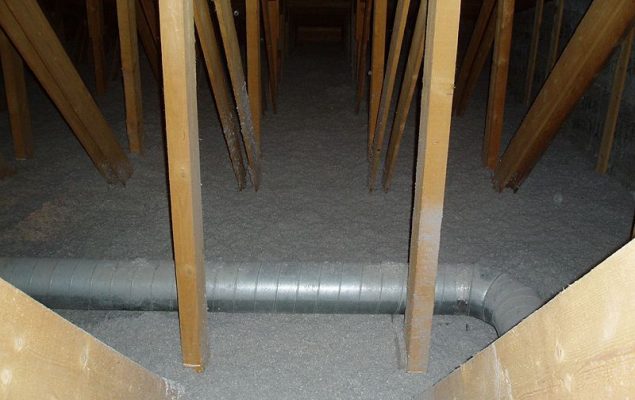

Oberste Geschossdecke

Eingetragen von admin

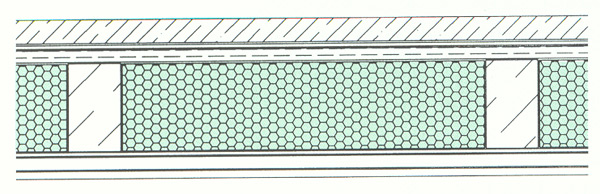

Oberste Geschossdecke, bestehende Tramdecke

Aufbau von oben nach unten

1 Ziegel mit Fugen (4 cm)
2 Schlacke (5 cm)
3 Holzschalung (2,4 cm)
4 Tramlage mit ISOCLELL, HA 10 %
5 Holzschalung (2,4 cm)
6 Putzträger (1 cm)
7 Putz

U-Wert – Berechnung für Gesamtkonstruktion
unter Berücksichtigung des Holzanteiles

Dämmstärke U-Wert W / m²K
Zellulose Gesamtkonstr.

16 cm 0,23
17 cm 0,22
18 cm 0,21

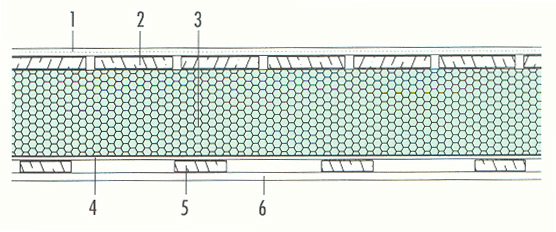

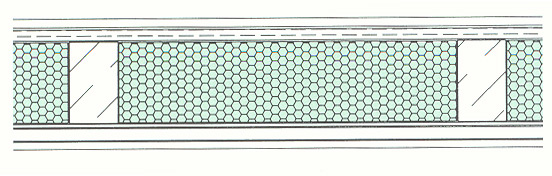

Oberste Geschossdecke mit Gipsfaserplatte

Aufbau von oben nach unten

1 Gipsfaserplatte
2 Holzschalung
3 Tramlage mit ISOCLELL, HA 10 %
4 ÖKO Natur Dampfbremse
5 Lattung / Luft
6 Gipsfaserplatte

U-Wert – Berechnung für Gesamtkonstruktion
unter Berücksichtigung des Holzanteiles

Dämmstärke U-Wert W / m²K
Zellulose Gesamtkonstr.

16 cm 0,25
18 cm 0,22
21 cm 0,20
23 cm 0,18
29 cm 0,15
33 cm 0,13
36 cm 0,12
40 cm 0,11

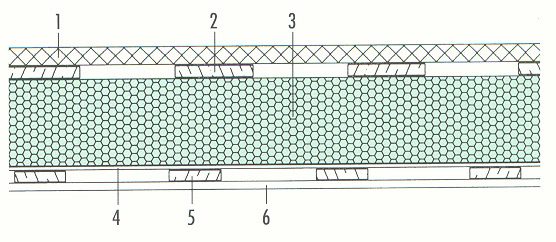

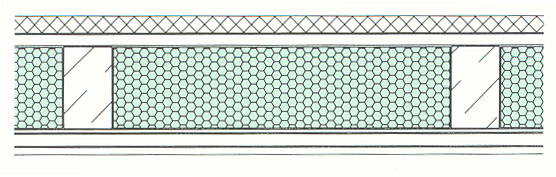

Oberste Geschossdecke mit Holzwolleleichtbauplatte

Aufbau von oben nach unten

1 Holzwolleleichtbauplatte (3,5 cm)
2 Holzschalung (2,4 cm)
3 Tramlage mit ISOCLELL, HA 10 %
4 ÖKO Natur Dampfbremse
5 Lattung / Luft (2,4 cm)
6 Gipsfaserplatte

U-Wert – Berechnung für Gesamtkonstruktion
unter Berücksichtigung des Holzanteiles

Dämmstärke U-Wert W / m²K
Zellulose Gesamtkonstr.

16 cm 0,23
18 cm 0,21
19 cm 0,20
22 cm 0,18
27 cm 0,15
32 cm 0,13
35 cm 0,12
39 cm 0,11
43 cm 0,10

Oberste Geschossdecke mit begehbarer Wärmedämmung

Aufbau von oben nach unten

1 Holzwolleleichtbauplatte (3,5 cm)
2 Holzschalung (2,4 cm)
3 Tramlage mit ISOCLELL, HA 10 %
4 Massivdecke Beton (18 cm)

U-Wert – Berechnung für Gesamtkonstruktion
unter Berücksichtigung des Holzanteiles

Dämmstärke U-Wert W / m²K
Zellulose Gesamtkonstr.

16 cm 0,24
18 cm 0,22
20 cm 0,20
23 cm 0,18
28 cm 0,15
33 cm 0,13
36 cm 0,12
40 cm 0,11
44 cm 0,10

WoodyFIX

Eingetragen von admin

Wir benötigen Ihre Zustimmung um den Inhalt von YouTube laden zu können.

Mit dem Klick auf das Video werden durch den mit uns gemeinsam Verantwortlichen Youtube [Google Ireland Limited, Irland] das Video abgespielt, auf Ihrem Endgerät Skripte geladen, Cookies gespeichert und personenbezogene Daten erfasst. Damit kann Google Aktivitäten im Internet verfolgen und Werbung zielgruppengerecht ausspielen. Es erfolgt eine Datenübermittlung in die USA, diese verfügt über keinen EU-konformen Datenschutz. Weitere Informationen finden Sie hier.

Hier klicken um den Inhalt zu aktivieren.
Jmx0Oy9wJmd0OwombHQ7cCZndDs=

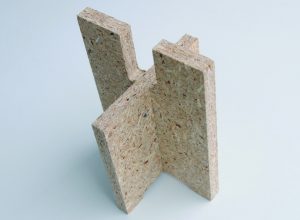

Das Basis-Dämmmodul für eine einfache Dämmung der obersten Geschossdecke.

WoodyFix_grossDie Dämmung der obersten Geschossdecke wird in Österreich mit einer Wärmedämmleistung (U-Wert) von mindestens 0,2 Watt/m2K und in Deutschland mit 0,24 Watt/m2K gesetzlich vorgeschrieben.
WoodyFIX – ein speziell für den einfachen Aufbau entwickeltes Basis-Dämm-Modul bietet hierfür die kostengünstige Antwort. Vorgefertigte passgenaue Steckelemente ermöglichen einfaches, zeitsparendes und damit wirtschaftliches Dämmen der obersten Geschossdecke. Das Basis-Dämm-Modul bildet ein Aufständersystem für eine Konstruktionslatte zur Aufnahme einer Bodenplatte.

Dabei wird ein einfacher Ausgleich von Bodenunebenheiten ermöglicht. Der unter der Bodenplatte verbleibende Hohlraum wird dabei lückenlos und wärmebrückenfrei mit ISOCELL Zellulosesedämmung ausgeblasen. Regionale Brandschutzvorschriften sind zu beachten.

Diese Konstruktion stellt bereits bei der Verwendung von nur 18 mm Holzwerkstoffplatten ein begehbares und äußerst tragfähiges System dar.

Weitere Informationen

Dachdämmung Neubau

Eingetragen von admin

Weitere Informationen

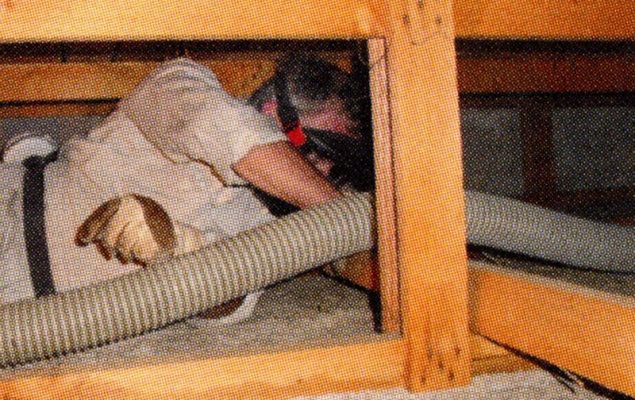

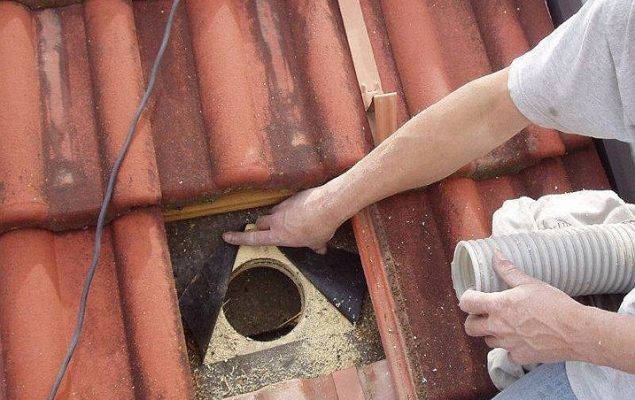

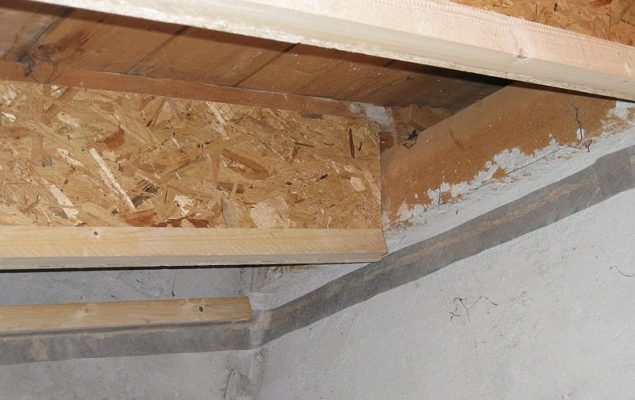

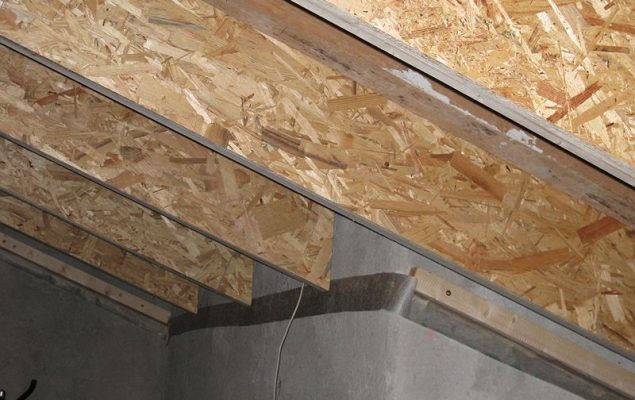

Dachdämmung Sanierung

Eingetragen von admin

Weitere Informationen

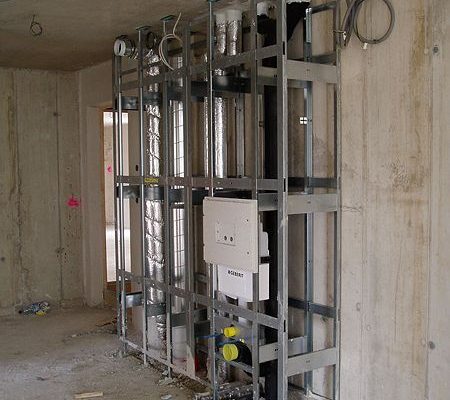

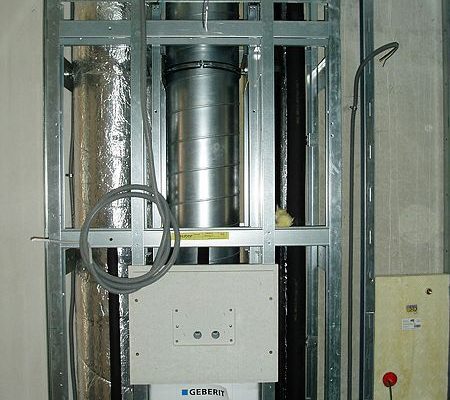

Installationsschächte

Eingetragen von admin

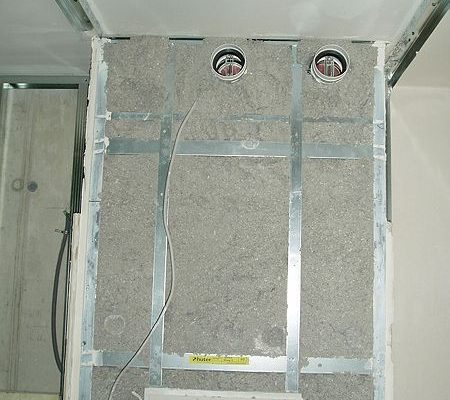

Zum Nachweis der lückenlosen Dämmung wurde ein Schacht eingeblasen und wieder geöffnet.

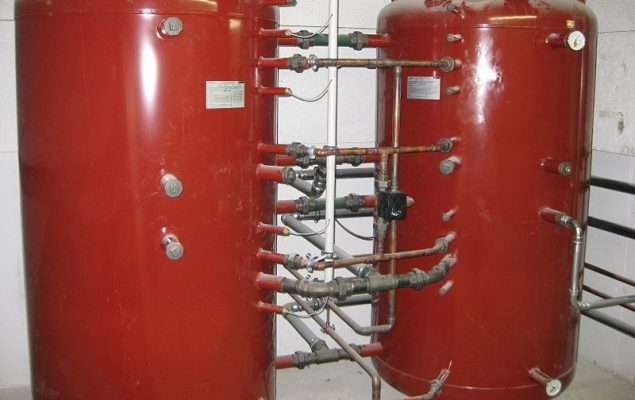

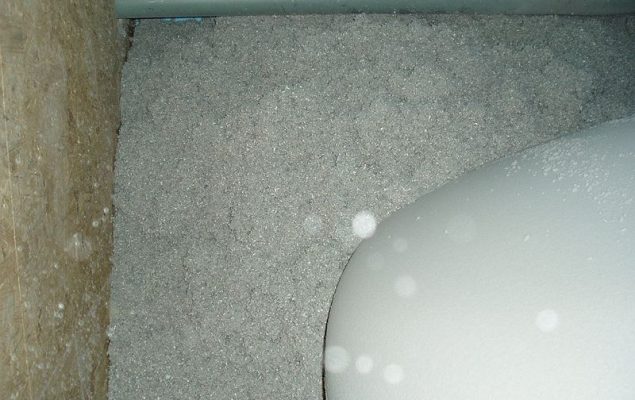

Pufferspeicher

Eingetragen von admin

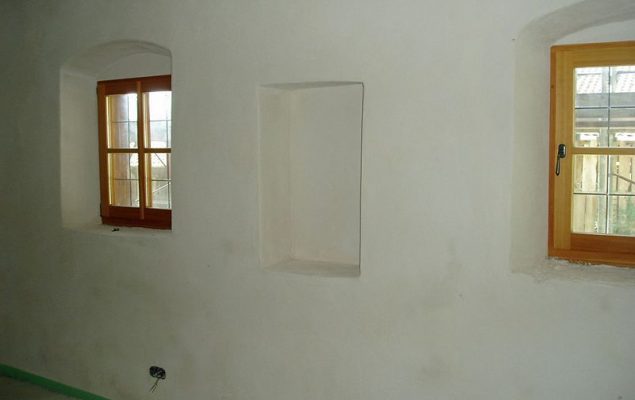

Renocell (Innendämmung)

Eingetragen von admin

Diese Art der Dämmung wird nicht mehr ausgeführt.
Stattdessen wird hinter einer Vorsatzschale aus Holzunterkonstruktion und Beplankung mit z. Bsp. OSB Platten oder Lehmbauplatten die Zellulosedämmung trocken eingeblasen. Das hat den Vorteil, dass es keine Trockenzeiten mehr gibt und unmittelbar nach dem Einblasen weitergearbeitet werden kann.
